在快速迭代的产品开发过程中，莞城（东莞核心城区）作为粤港澳大湾区精密制造的重镇，其CNC手板模型厂家拥有得天独厚的产业优势。然而，对于许多刚接触这一领域的工程师或创业者而言，如何在众多供应商中选择合适的合作伙伴，往往令人困惑。本文将为您系统性地解析CNC手板模型的技术逻辑与商业逻辑。

一、 为何选择莞城的CNC手板模型厂家？

莞城及周边区域（如长安、厚街、虎门）集中了超过2000家精密加工企业，形成了全球罕见的“手板生态圈”。其核心优势体现为以下四点：

1. 极致缩短的交付周期：得益于成熟的供应链，本地厂家普遍能做到 “24小时极速打样” 。对于小批量（5-100件）或单件验证件，从图纸上传到实物到手，最快不超过48小时。这是因为加工、表面处理（喷涂、丝印、电镀）、后处理等环节在地理上高度聚合，物流与协作几乎无缝衔接。

2. 多维度的材质适配能力：CNC手板并非只能做铝合金或ABS塑料。莞城的厂家通常拥有 超过50种可加工材料 的库存，涵盖：

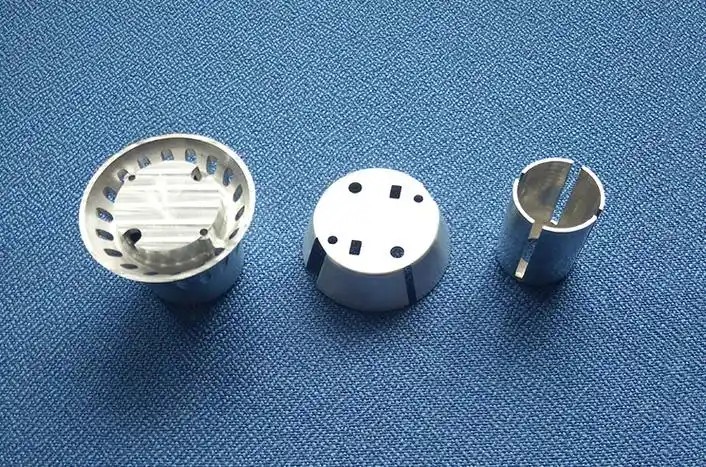

金属类：6061/7075铝合金、303/304不锈钢、黄铜、钛合金、镁合金。

工程塑料：POM（赛钢）、PMMA（亚克力/有机玻璃）、PC（聚碳酸酯）、PA（尼龙）、PEEK（聚醚醚酮）等高性能材料。

特殊材料：透明ABS、软胶（TPU/硅胶手板样板）、碳纤维复合板。

这种材料广度能够精准模拟最终量产件的物理性能（耐热、抗冲击、电导率等）。

3. 高精度的表面处理工艺：真正的价值在于“以假乱真”。莞城厂家擅长将CNC加工产生的刀纹转化为光滑或哑光质感。他们能提供：

光学级透明处理：将亚克力或PC加工件通过烧枪、打磨、抛光，达到接近玻璃的透光率（用于外壳导光件）。

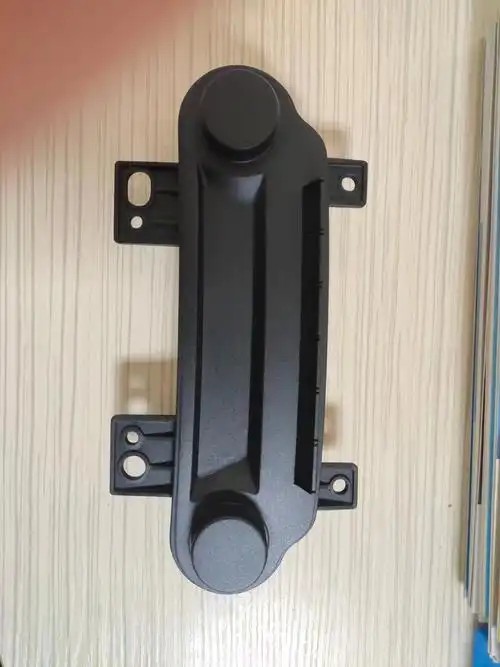

涂层喷漆：可复刻Pantone色号、细腻的UV漆手感、橡胶漆（Soft Touch）质感。

金属氧化与拉丝：对铝合金进行阳极氧化（着黑色、金色等）并拉出纹理，高度还原量产模具效果。

4. 成熟的与3D打印互补生态：许多莞城厂家同时拥有SLA/DLP光固化打印和SLM金属打印设备。他们很清楚：大尺寸薄壁结构用CNC更优，复杂内部流道用3D打印更优。这种复合生产能力能帮客户组合出最经济的方案。

二、 CNG手板模型的天然局限性与避坑指南

尽管CNC手板优势明显，但若不了解其边界，很容易产生预期落差。以下局限性必须客观认知：

1. 复杂内部特征的加工瓶颈：CNC本质是“减材制造”，受限于刀具直径与进刀角度。对于 内凹球形腔体、尖锐的内直角、深窄槽（如深度超过10倍直径的孔），刀具无法触及，只能通过“拆件加工再组装”实现。这可能导致：

装配误差累积：多件组合后，累计公差可能超过0.1mm。

应力集中：薄壁件（壁厚低于0.8mm的铝合金或低于1.5mm的ABS）在加工时易变形、碎裂，良品率下降。

2. 表面处理的“零件效应”：手动打磨抛光依赖技师经验。大面积平面、外圆弧的打磨一致性高，但 结构死角（如角落、筋位根部） 可能存在抛不透或砂纸痕残留问题。若喷涂要求“镜面效果”，必须预留 打磨余量（单边0.1-0.2mm），否则后期无法补偿。

3. 成本的“隐形成本”：CNC的单件成本与 零件复杂度 强相关，而非单纯按重量计价。比如：

非标螺纹：用丝锥攻丝费用高于标准螺纹。

多次装夹：需要五轴或四轴联动的复杂曲面，会导致夹具费和工时费陡增。

报废物料：首次试切时因程序错误导致的刀具撞刀或工件报废，部分厂家可能默认摊入报价。

4. 量产思维的误区：手板不是试产，更不是量产。CNC手板的公差通常控制在±0.05mm，但量产注塑件的因模具膨胀收缩，公差可达±0.2mm。如果用手板的精度去倒推模具设计，会导致模具屡次改模。手板的作用是验证外观、装配逻辑与关键性能，而非最终尺寸标准。

三、 精准决策：选择莞城厂家的四步流程法

基于以上分析，我建议您遵循以下路径，将选择失误率降至最低：

第一步：提供“可制造性图纸”

不要只给STP/IGS格式的3D模型。务必标注：

关键公差区域：如轴承位、密封面、配合面。

表面要求：光洁度等级（Ra0.4 vs Ra1.6）、喷漆色号、是否需哑光或亮面。

材质强度测试要求：是否需要通过跌落测试、温度循环测试？（这会影响材料选择）

最好同时提供一个“问题件”的3D模型局部剖面图，帮助厂家理解内部结构是否有干涉风险。

第二步：要求“材料与工艺评估报告”

正规厂家在报价后，应主动回传一份文档，说明：

推荐的材料牌号及其关键物性（如长期使用温度、冲击强度）。

是否需要拆件？拆件位置是否会影响外观？

加工预估时间（含后处理）。

如果厂家无法做到以上任意一点，直接pass。

第三步：强调“首件检验”

在付全款前，要求厂家对 首件（第一个加工出来的零件） 进行关键尺寸的CMM三坐标测量，并提供报告。重点检查：

孔径、孔距是否符合图纸。

平面度、平行度是否达标（特别是需要装配的底板、外壳）。

若首件合格，批量加工风险极低。

第四步：确认后处理流程

明确要求厂家在完成后处理（如打磨、喷涂）后，再次对关键尺寸进行复测。因为喷漆层的厚度（约20-50μm）会改变实际尺寸。

特别提醒：如果表面需要“皮纹”或“晒纹”（即使是手板模拟），务必提前确认厂家是否有对应的模具纹理转移能力，否则选择无纹理方案更保险。

四、 总结：建立长期合作的“双赢契约”

实际上，与莞城的CNC手板厂家合作，不要将其视为“一次性交易”，而应看作是 产品设计验证的延伸伙伴。一个优秀的厂家会帮你发现设计图纸上的“可制造性缺陷”——比如悬空过长的螺丝柱需要加支撑、无法脱模的反斜度结构等，这些建议往往比手板本身更值钱。

给客户的金句：当您收到一个完全符合设计的手板时，您其实只是完成了50%的工作；另外50%在于，您是否成功地从厂家那里获得了 “如何进行结构性优化以降低量产成本” 的专业建议。

最后一点建议：不要只比最低单价，而要比 “综合交付能力”——包括：能否在2小时内响应技术问题？是否有ISO 13485或IATF 16949等汽车/医疗体系认证？主要技师的从业年限？这些才是莞城顶尖厂家与普通作坊的分水岭。在2025年的今天，好手板不再是奢侈品，而是您产品从0到1的核心基建。
