在医疗设备、手术器械、体外诊断试剂等产品的研发过程中，手板模型的制作是不可或缺的一环。作为一项关键的快速成形技术，CNC（计算机数控）加工凭借其高精度、多材料适应性以及优秀的表面处理能力，成为众多医疗研发团队的首选。但任何工艺都有其适用边界，想要在激烈的“医疗手板定制”市场中选对路径，首先要理解其核心本质与隐藏的权衡。下文将从优势、局限性、选择建议三个维度，为你抽丝剥茧地解析。

一、CNC医疗手板定制的核心优势

1. 材料性能的高度还原性，近乎“终端产品”

与3D打印相比，CNC加工使用的是实心的工程塑料或金属块料。这意味着最终模型具备与量产零件完全一致的机械强度、耐化学性（如抗医用消毒剂）、热变形温度和生物相容性潜力。例如，PEEK（聚醚醚酮）在骨科植入物模型中至关重要，其高弹性模量和抗疲劳性只能通过CNC切削真实块材来保留，而非FDM（熔融沉积成型）打印层的性能劣化。

2. 严格的尺寸公差控制，适配精密医疗场景

医疗行业对公差的要求极为苛刻，如血管介入导管手柄、内窥镜连接件等，常常需要±0.05mm甚至±0.01mm的精度。CNC五轴加工中心配合高精度夹具，能够稳定实现这类公差范围。这种物理切削的天然优势，使得表面粗糙度可轻松达到Ra0.8μm以下（甚至镜面级），远超SLA（光固化）或SLS（选择性激光烧结）打印件的层纹与粉痕。

3. 快速修改与复杂的非对称结构实现

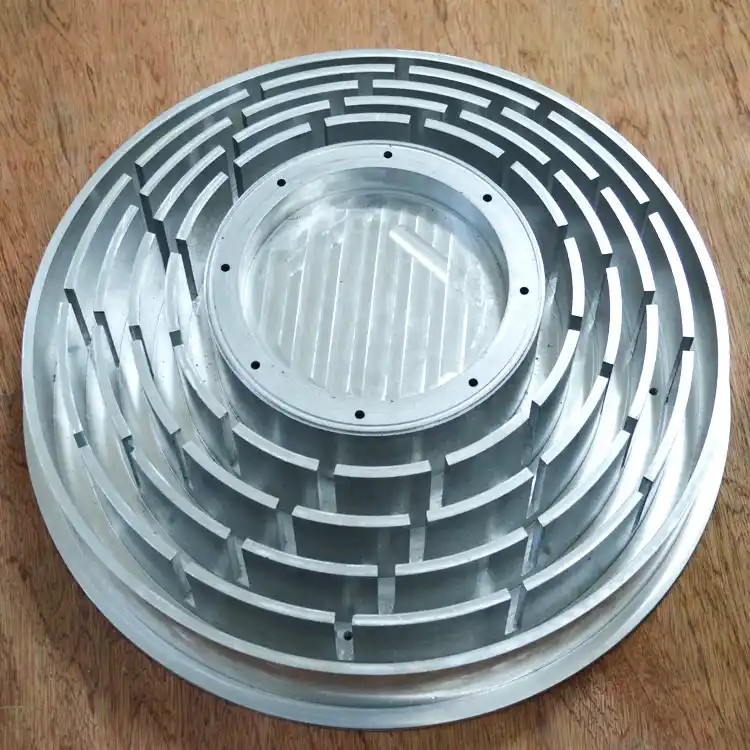

对于研发阶段的迭代设计，CNC的灵活性体现在“去除”而非“叠加”逻辑上。当需要对一个已有模型进行局部设计变更时，只需重新编写该特征的刀路并切削，无需像3D打印那样重新固化整个模型。对于包含紧密配合的阴阳螺纹、散热鳍片、薄壁卡扣等特征的结构，CNC的加工方案远比其他增材制造更可靠。

4. 表面后处理工艺的无缝衔接

医疗手板常需进行医疗级表面处理：防滑纹理、哑光或高光抛光、甚至植入物级别的喷砂。由于CNC加工的基材本身密实无孔隙，在这些工序中不会出现因层间结合力不足导致的起泡或开裂。例如，要求半透明的聚碳酸酯（PC）医疗视窗件，通过CNC高速切削后直接抛光，即可获得光学级透明度。

二、无法忽视的技术局限性与隐藏成本

1. 几何自由度的天然壁垒：什么是“可加工性”？

CNC本质是“减法制造”，刀具必须沿直线或弧线运动。如果零件内部存在大于刀具直径的封闭空腔、与刀轴方向成锐角的深槽、以及极其细小的悬垂结构（如针孔直径小于0.3mm且深径比大于8:1），CNC将难以胜任。对于这类复杂内流道或网状栅格结构，3D打印（尤其是金属PBF工艺）反而是唯一选择。

2. 材料浪费与小型批量的经济性临界点

由于是切削去除材料，一个质量为500g的零件可能需要从2kg的块料开始加工，内部废屑几乎全部被浪费。对于高价值材料（如医用钛合金TA4、PEEK等），废料率可达60%-80%。当定制数量超过50件时，采用注塑模具的“快速模具（Bridge Tooling）”方案可能在单件成本上逐渐优于CNC，因为后者每件仍要承担单独的装夹和程序时间。

3. 辅助时间与尺寸依赖性

大型医疗外壳（如CT扫描仪外壳）可能需要在5轴CNC上耗时数日，且需要多次翻面装夹，而每次换装都需要重新找正基准，累积误差不可预测。更重要的是，对于直径超过600mm的长轴类零件，常见的小型立式加工中心因行程限制可能压根无法加工。

4. 特定纹理的内应力引发变形

有些医疗手板在加工薄壁或者进行深度精修时，由于材料内部应力释放，可能会在夹具卸除后出现肉眼可见的翘曲。尤其是半结晶塑料（如尼龙PA66）在高速切削后，未进行退火处理前，表面残余应力可能导致加工后的微裂纹。

三、明确的场景匹配与决策流程建议

第一步：优先选择CNC的典型场景：

- 高负载结构件：需进行跌落测试、强度测试的器械外壳、支撑架。

- 精密配合件：公差要求<±0.05mm的传动部件或密封界面。

- 需真实终端材料性能：必须通过生物相容性测试的PEEK/PTFE零件。

- 大体积平板或壳体：例如医用显示器支架、推车面板。

第二步：果断转向3D打印或注塑的边界条件：

- 零件内部有复杂蛇形冷却水道或多孔晶格结构。

- 制造数量达到50-200件且结构高度一致（考虑快速模具）。

- 需要极轻量化的镂空设计（如外骨骼护具）。

- 材料特殊如透明硅胶或TPU（热塑性聚氨酯弹性体）软胶，因无法直接切削而需浇筑或打印。

第三步：咨询技术监理前的自检清单：

在向手板厂发送3D图纸前，请务必确认：

1. 设计壁厚：主体壁厚不宜小于0.8mm，否则刀具可能崩刃或切断。

2. 内角半径：内部锐角应设计为至少刀具半径的1.5倍（常用刀具R0.5mm，内角需≥R1mm）。

3. 公差标注：对非配合区域放宽至±0.3mm，仅对关键配合处标注±0.05mm。

4. 标识关联：标记医疗产品所需的激光雕刻、条纹线位置，避免后续二次加工损伤表面。

总结流程：

收到需求 → 评估几何复杂度（是否为封闭腔/细管）→ 判定材料真实性能要求（是与3D打印争夺的关键）→ 核算数量和成本临界点 → 出图并与CNC工程师确认机械可达性 → 完成后后续处理（退火/超声波清洗/生物相容性预包装）。

通过以上分步分析，可以看到CNC医疗手板定制的本质是“牺牲部分几何自由，换取材料性能与精度上的绝对保真”。对于研发阶段要求可靠的物理测试、注册申报中需要提交与量产件材料一致的性能报告时，它仍是无法替代的黄金标准。合理权衡其局限与优势，制定清晰的验证路径，方能让产品开发从“概念”到“临床”迈出坚实一步。
